喷气织机综框导向与打纬机构

每分钟800次往复运动——萨维轴承为高速织机提供安静而持久的支撑

使用产品：EPJ耐磨型滑动轴承 + LIN系列塑料直线轴承

应用部位：综框导向导轨、综框侧边导向座、打纬连杆铰接、开口臂回转支座

工况要求：高频往复运动、耐纤维粉尘、低噪音、免维护、低摩擦、长寿命

客户背景

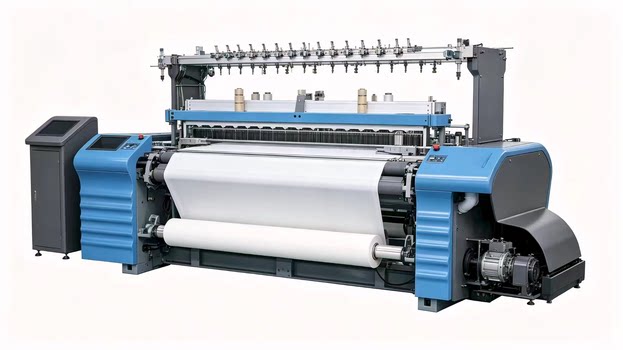

        某喷气织机制造企业，产品为幅宽190cm~360cm的高速喷气织机，入纬率最高1,500 m/min，综框每分钟往复运动500~800次。每台织机配备4~10片综框，每片综框4个导向点位。织布车间数百台织机集中运行，噪音和粉尘是车间环境管理的两大重点。

        客户成功应用后织机噪音降低6dB，导轨维护周期延长至2年，织造效率提升5%。

问题描述

喷气织机原先在综框导向和打纬机构使用金属直线导轨和铜套，存在以下问题：

        1.导轨磨损快。综框每分钟500~800次高频往复，金属导轨在纤维粉尘环境中磨损剧烈，铜套3个月即出现明显间隙，综框晃动导致经纱开口不清，织疵率升高。

        2.噪音叠加超标。车间数百台织机同时运行，金属导向件撞击噪音叠加，车间噪音达95dB以上，远超85dB的职业卫生标准，工人长期暴露在高噪音环境下。

        3.频繁润滑维护困难。每台织机28个导向点位，每月需要人工注油一次，维护工时占用大量生产时间，且润滑油飞溅污染织物。

解决方案

        萨维推荐在综框导向导轨采用LIN系列塑料直线轴承，该产品全塑结构对纤维粉尘不敏感，粉尘无法在无油状态下粘附形成油泥。LIN直线轴承摩擦系数低至0.06~0.12，配合淬火钢导轴可实现高频往复运动下的稳定低摩擦运行。

        综框侧边导向座和打纬连杆铰接点采用EPJ耐磨型工程塑料滑动轴承，该材料的弹性模量（2,800 MPa）远低于金属，天然具有减震降噪效果，可吸收每分钟数百次往复产生的冲击噪音。开口臂回转支座同样使用EPJ，适应低速摆动运动。

        每台织机共使用32个萨维轴承。由于塑料轴承不需要任何润滑油脂，消除了油污织物的风险，同时大幅降低了车间噪音水平。

        客户声音："织布车间噪音一直是我们最头疼的问题，几百台织机开起来，工人说话都得喊。换了萨维的塑料导向件之后，单台噪音降了6个dB，整条线车间噪音降到89dB，工人反映工作环境明显好多了。综框也不晃了，织疵率降了不少。"

客户收益

        降噪6dB/台：工程塑料减震吸音，整线车间噪音降至89dB。

        导轨维护周期2年：从每月注油改为2年免维护，维护工时归零。

        织疵率降低：综框导向稳定，经纱开口清晰，织疵率下降约18%。

        织造效率+5%：故障停机减少，有效运转率从92%提升至97%。

        无油污织物：塑料轴承无油脂渗出，织物洁净度达标。

        耐粉尘不抱死：干运行不粘纤维，粉尘环境中稳定运行。
