规格代码	d1	d2	L	d3	t	d1压入后公差	d1压入后公差	孔径H7	孔径H7	轴径h9	轴径h9
NO.	mm	mm	mm	mm	mm	Min.	Max.	Min.	Max.	Min.	Max.
EPJF-0304-03	3	4.5	3	7.5	0.75	3.014	3.015	4.5	4.512	2.975	3
EPJF-0304-05	3	4.5	5	7.5	0.75	3.014	3.015	4.5	4.512	2.975	3
EPJF-0405-03	4	5.5	3	9.5	0.75	4.02	4.068	5.5	5.512	3.97	4
EPJF-0405-04	4	5.5	4	9.5	0.75	4.02	4.068	5.5	5.512	3.97	4
EPJF-0405-05	4	5.5	5	9.5	0.75	4.02	4.068	5.5	5.512	3.97	4
EPJF-0506-05	5	6	5	10	0.5	5.02	5.068	6	6.012	4.97	5
EPJF-0506-08	5	6	8	10	0.5	5.02	5.068	6	6.012	4.97	5
EPJF-0507-05	5	7	5	11	1	5.02	5.068	7	7.015	4.97	5
EPJF-0608-04	6	8	4	12	1	6.02	6.068	8	8.015	5.97	6
EPJF-0608-06	6	8	6	12	1	6.02	6.068	8	8.015	5.97	6
EPJF-0608-08	6	8	8	12	1	6.02	6.068	8	8.015	5.97	6
EPJF-0608-10	6	8	10	12	1	6.02	6.068	8	8.015	5.97	6
EPJF-0610-06	6	10	6	14	2	6.03	6.105	10	10.015	5.97	6
EPJF-0810-05	8	10	5	15	1	8.025	8.083	10	10.015	7.964	8
EPJF-0810-06	8	10	6	15	1	8.025	8.083	10	10.015	7.964	8
EPJF-0810-07	8	10	7	15	1	8.025	8.083	10	10.015	7.964	8
EPJF-0810-08	8	10	8	15	1	8.025	8.083	10	10.015	7.964	8
EPJF-0810-09	8	10	9	15	1	8.025	8.083	10	10.015	7.964	8
EPJF-0810-10	8	10	10	15	1	8.025	8.083	10	10.015	7.964	8
EPJF-1012-05	10	12	5	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1012-07	10	12	7	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1012-09	10	12	9	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1012-10	10	12	10	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1012-12	10	12	12	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1012-15	10	12	15	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1012-17	10	12	17	18	1	10.025	10.083	12	12.018	9.964	10
EPJF-1214-04	12	14	4	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-05	12	14	5	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-07	12	14	7	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-09	12	14	9	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-12	12	14	12	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-15	12	14	15	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-17	12	14	17	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1214-20	12	14	20	20	1	12.032	12.102	14	14.018	11.957	12
EPJF-1416-10	14	16	10	22	1	14.032	14.102	16	16.018	13.957	14
EPJF-1416-12	14	16	12	22	1	14.032	14.102	16	16.018	13.957	14
EPJF-1416-17	14	16	17	22	1	14.032	14.102	16	16.018	13.957	14
EPJF-1517-09	15	17	9	23	1	15.032	15.102	17	17.018	14.957	15
EPJF-1517-12	15	17	12	23	1	15.032	15.102	17	17.018	14.957	15
EPJF-1517-17	15	17	17	23	1	15.032	15.102	17	17.018	14.957	15
EPJF-1618-06	16	18	6	24	1	16.032	16.102	18	18.018	15.957	16
EPJF-1618-12	16	18	12	24	1	16.032	16.102	18	18.018	15.957	16
EPJF-1618-16	16	18	16	24	1	16.032	16.102	18	18.018	15.957	16
EPJF-1618-17	16	18	17	24	1	16.032	16.102	18	18.018	15.957	16
EPJF-1618-21	16	18	21	24	1	16.032	16.102	18	18.018	15.957	16
EPJF-1820-12	18	20	12	26	1	18.032	18.102	20	20.021	17.957	18
EPJF-1820-17	18	20	17	26	1	18.032	18.102	20	20.021	17.957	18
EPJF-1820-22	18	20	22	26	1	18.032	18.102	20	20.021	17.957	18
EPJF-2023-11.5	20	23	11.5	30	1.5	20.04	20.124	23	23.021	19.948	20
EPJF-2023-15.5	20	23	15.5	30	1.5	20.04	20.124	23	23.021	19.948	20
EPJF-2023-16.5	20	23	16.5	30	1.5	20.04	20.124	23	23.021	19.948	20
EPJF-2023-21	20	23	21	30	1.5	20.04	20.124	23	23.021	19.948	20
EPJF-2026-20	20	26	20	32	3	20.065	20.195	26	26.021	19.948	20
EPJF-2528-11.5	25	28	11.5	35	1.5	25.04	25.124	28	28.021	24.948	25
EPJF-2528-12	25	28	12	35	1.5	25.04	25.124	28	28.021	24.948	25
EPJF-2528-14.5	25	28	14.5	35	1.5	25.04	25.124	28	28.021	24.948	25
EPJF-2528-21	25	28	21	35	1.5	25.04	25.124	28	28.021	24.948	25
EPJF-2532-25	25	32	25	38	4	25.065	25.195	32	32.025	24.948	25
EPJF-3034-16	30	34	16	42	2	30.04	30.124	34	34.025	29.948	30
EPJF-3034-20	30	34	20	42	2	30.04	30.124	34	34.025	29.948	30
EPJF-3034-26	30	34	26	42	2	30.04	30.124	34	34.025	29.948	30
EPJF-3034-37	30	34	37	42	2	30.04	30.124	34	34.025	29.948	30
EPJF-3539-12	35	39	12	47	2	35.05	35.15	39	39.025	34.938	35
EPJF-3539-16	35	39	16	47	2	35.05	35.15	39	39.025	34.938	35
EPJF-3539-26	35	39	26	47	2	35.05	35.15	39	39.025	34.938	35
EPJF-4044-20	40	44	20	52	2	40.05	40.15	44	44.025	39.938	40
EPJF-4044-30	40	44	30	52	2	40.05	40.15	44	44.025	39.938	40
EPJF-4044-40	40	44	40	52	2	40.05	40.15	44	44.025	39.938	40
EPJF-4550-12	45	50	12	58	2	45.05	45.15	50	50.025	44.938	45
EPJF-4550-20	45	50	20	58	2	45.05	45.15	50	50.025	44.938	45
EPJF-4550-50	45	50	50	58	2	45.05	45.15	50	50.025	44.938	45
EPJF-5055-20	50	55	20	63	2	50.05	50.15	55	55.03	49.938	50
EPJF-5055-30	50	55	30	63	2	50.05	50.15	55	55.03	49.938	50
EPJF-5055-50	50	55	50	63	2	50.05	50.15	55	55.03	49.938	50
EPJF-6065-50	60	65	50	73	2	60.06	60.18	65	65.03	59.926	60
EPJF-7075-50	70	75	50	83	2	70.06	70.18	75	75.03	69.926	70

规格代码

d1压入后公差

孔径H7

轴径h9

NO.

Min.

Max.

Min.

Max.

Min.

Max.

EPJF-0304-03

4.5

7.5

0.75

3.014

3.015

4.5

4.512

2.975

EPJF-0304-05

4.5

7.5

0.75

3.014

3.015

4.5

4.512

2.975

EPJF-0405-03

5.5

9.5

0.75

4.02

4.068

5.5

5.512

3.97

EPJF-0405-04

5.5

9.5

0.75

4.02

4.068

5.5

5.512

3.97

EPJF-0405-05

5.5

9.5

0.75

4.02

4.068

5.5

5.512

3.97

EPJF-0506-05

0.5

5.02

5.068

6.012

4.97

EPJF-0506-08

0.5

5.02

5.068

6.012

4.97

EPJF-0507-05

5.02

5.068

7.015

4.97

EPJF-0608-04

6.02

6.068

8.015

5.97

EPJF-0608-06

6.02

6.068

8.015

5.97

EPJF-0608-08

6.02

6.068

8.015

5.97

EPJF-0608-10

6.02

6.068

8.015

5.97

EPJF-0610-06

6.03

6.105

10.015

5.97

EPJF-0810-05

8.025

8.083

10.015

7.964

EPJF-0810-06

8.025

8.083

10.015

7.964

EPJF-0810-07

8.025

8.083

10.015

7.964

EPJF-0810-08

8.025

8.083

10.015

7.964

EPJF-0810-09

8.025

8.083

10.015

7.964

EPJF-0810-10

8.025

8.083

10.015

7.964

EPJF-1012-05

10.025

10.083

12.018

9.964

EPJF-1012-07

10.025

10.083

12.018

9.964

EPJF-1012-09

10.025

10.083

12.018

9.964

EPJF-1012-10

10.025

10.083

12.018

9.964

EPJF-1012-12

10.025

10.083

12.018

9.964

EPJF-1012-15

10.025

10.083

12.018

9.964

EPJF-1012-17

10.025

10.083

12.018

9.964

EPJF-1214-04

12.032

12.102

14.018

11.957

EPJF-1214-05

12.032

12.102

14.018

11.957

EPJF-1214-07

12.032

12.102

14.018

11.957

EPJF-1214-09

12.032

12.102

14.018

11.957

EPJF-1214-12

12.032

12.102

14.018

11.957

EPJF-1214-15

12.032

12.102

14.018

11.957

EPJF-1214-17

12.032

12.102

14.018

11.957

EPJF-1214-20

12.032

12.102

14.018

11.957

EPJF-1416-10

14.032

14.102

16.018

13.957

EPJF-1416-12

14.032

14.102

16.018

13.957

EPJF-1416-17

14.032

14.102

16.018

13.957

EPJF-1517-09

15.032

15.102

17.018

14.957

EPJF-1517-12

15.032

15.102

17.018

14.957

EPJF-1517-17

15.032

15.102

17.018

14.957

EPJF-1618-06

16.032

16.102

18.018

15.957

EPJF-1618-12

16.032

16.102

18.018

15.957

EPJF-1618-16

16.032

16.102

18.018

15.957

EPJF-1618-17

16.032

16.102

18.018

15.957

EPJF-1618-21

16.032

16.102

18.018

15.957

EPJF-1820-12

18.032

18.102

20.021

17.957

EPJF-1820-17

18.032

18.102

20.021

17.957

EPJF-1820-22

18.032

18.102

20.021

17.957

EPJF-2023-11.5

11.5

1.5

20.04

20.124

23.021

19.948

EPJF-2023-15.5

15.5

1.5

20.04

20.124

23.021

19.948

EPJF-2023-16.5

16.5

1.5

20.04

20.124

23.021

19.948

EPJF-2023-21

1.5

20.04

20.124

23.021

19.948

EPJF-2026-20

20.065

20.195

26.021

19.948

EPJF-2528-11.5

11.5

1.5

25.04

25.124

28.021

24.948

EPJF-2528-12

1.5

25.04

25.124

28.021

24.948

EPJF-2528-14.5

14.5

1.5

25.04

25.124

28.021

24.948

EPJF-2528-21

1.5

25.04

25.124

28.021

24.948

EPJF-2532-25

25.065

25.195

32.025

24.948

EPJF-3034-16

30.04

30.124

34.025

29.948

EPJF-3034-20

30.04

30.124

34.025

29.948

EPJF-3034-26

30.04

30.124

34.025

29.948

EPJF-3034-37

30.04

30.124

34.025

29.948

EPJF-3539-12

35.05

35.15

39.025

34.938

EPJF-3539-16

35.05

35.15

39.025

34.938

EPJF-3539-26

35.05

35.15

39.025

34.938

EPJF-4044-20

40.05

40.15

44.025

39.938

EPJF-4044-30

40.05

40.15

44.025

39.938

EPJF-4044-40

40.05

40.15

44.025

39.938

EPJF-4550-12

45.05

45.15

50.025

44.938

EPJF-4550-20

45.05

45.15

50.025

44.938

EPJF-4550-50

45.05

45.15

50.025

44.938

EPJF-5055-20

50.05

50.15

55.03

49.938

EPJF-5055-30

50.05

50.15

55.03

49.938

EPJF-5055-50

50.05

50.15

55.03

49.938

EPJF-6065-50

60.06

60.18

65.03

59.926

EPJF-7075-50

70.06

70.18

75.03

69.926

材料性能	测试标准	单位	EPJ
颜色	-	-	黄色
密度	ISO1183	g /cm³	1.48
最大吸湿率，50%RH	ISO62	%	0.3
最大吸水率	ISO62	%	1.3
对钢动摩擦系数	ITSO25	μ	0.05-0.15
极限P.V值	ITSO26	N/mm² x m/s	0.40
弯曲模量	ISO178	M Pa	2600
弯曲强度	ISO178	M Pa	60
最大静载荷	ITSO27	M Pa	35
最大动载荷	ITSO28	M Pa	14
邵氏硬度	ISO868	D	74
连续运行温度	ITS029	℃	+90
短时运行温度	ITS029	℃	+120
最低运行温度	ITSO29	℃	-50
导热性	ISO22007	W/(m·K)	0.25
线性热膨胀系数	ISO11359	K^-1× 10^-5	10
阻燃等级	UL94	Class	HB
体电阻率	IEC60093	Ω.cm	>10¹³
面电阻率	IEC60093	Ω	>10¹²

轴承PV值

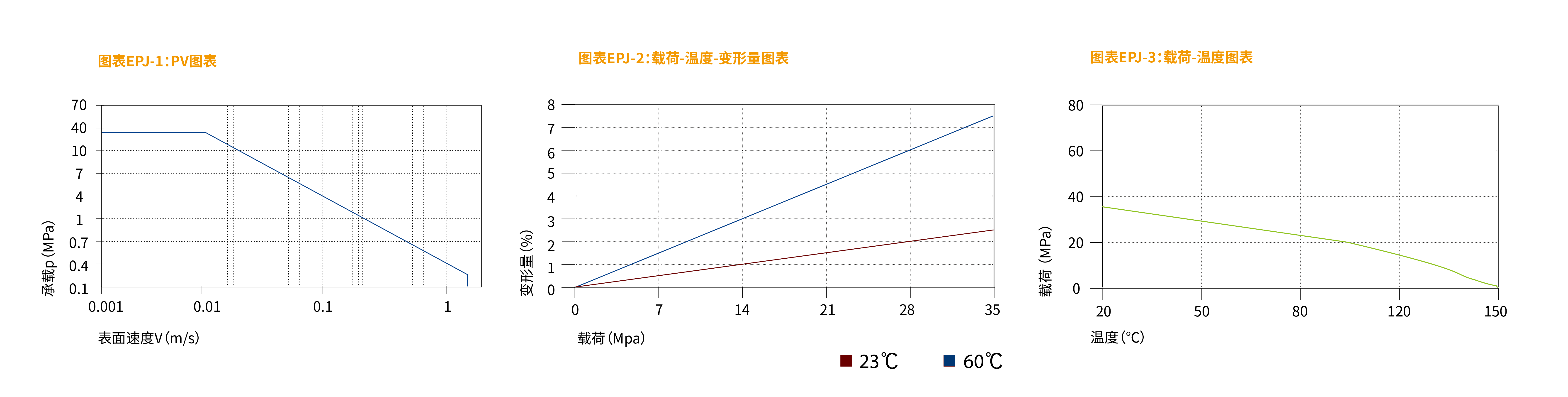

EPJ塑料轴承最大运行PV值为0.4N/mm2xm/s；由此决定轴承所承受的载荷与速度成反比，详情查阅图表EPJ-1。

轴承的载荷、速度、温度

EPJ塑料轴承可承受最大静载荷为35Mpa，在此载荷下轴承的最大压缩变形量参考图表EPJ-2；轴承实际工作载荷略小于35Mpa，载荷还受到运行速度以及温度的影响，速度越快(Vmax:1.5m/s)会导致摩擦温度上升，而温度上升(Tmax:90°C)会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPJ-3。

轴承的摩擦系数

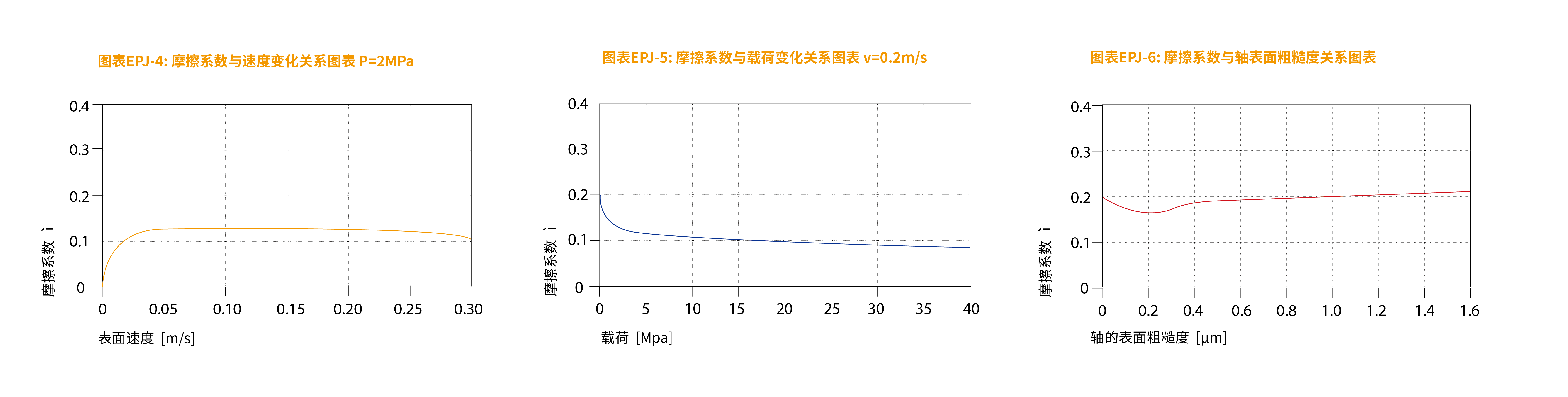

图表EPJ-4表明EPJ塑料轴承摩擦系数在载荷一定随着运动速度的变化率比较小；图表EPJ-5在运动速度一定摩擦系数在载荷小于10Mpa时变化率较大，而在载荷大于10Mpa是变化率也逐渐减小；图表EPJ-6表明EP塑料轴承材料的粗糙度越大摩擦系数也随之越大，但当粗糙度大于Ra0.5时摩擦系数也趋于平稳;此轴承适合用于轴粗糙度为Ra0.1~0.4um。

EPJ	干运行	油脂	油	水
摩擦系数 μ	0.05-0.15	0.09	0.04	0.04

磨损与轴材料

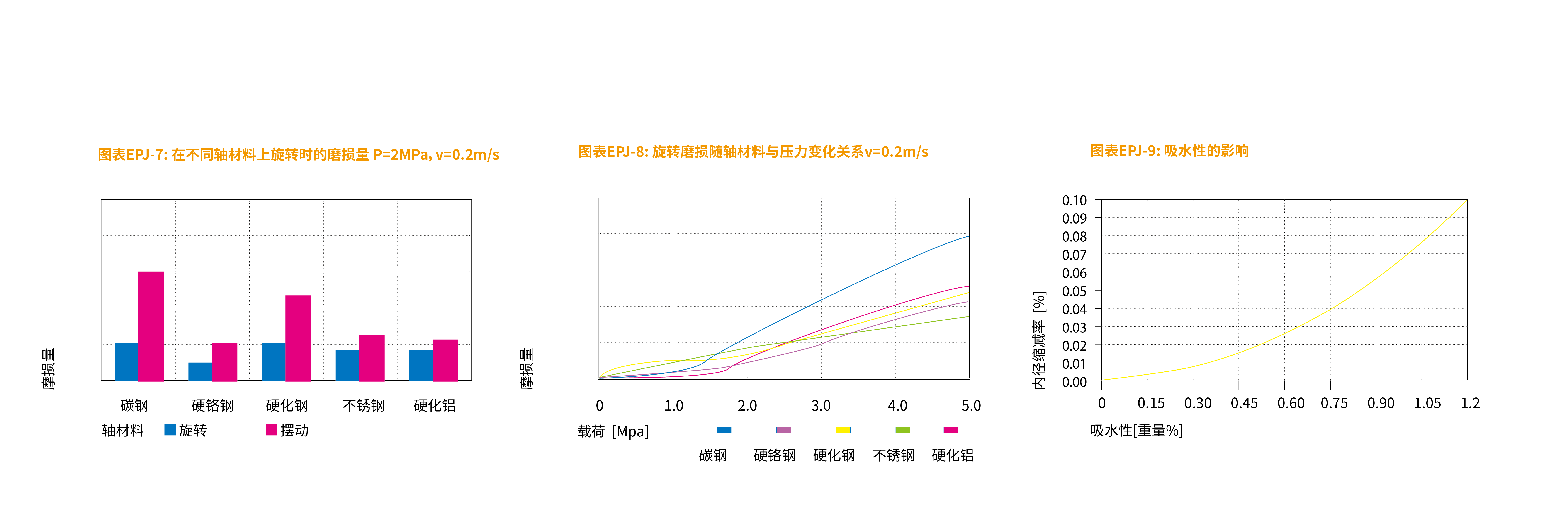

图表EPJ-7是EPJ塑料轴承在不同轴上运行磨损测试结果；图表EPJ-8表明当EPJ塑料轴承在载荷低于2Mpa下运行时适合不同的轴材料，但在硬铬轴上的摩擦磨损最小;当载荷继续增大时，此轴承在不锈钢轴的耐磨性能尤为突出。图表EPJ-7表明EP塑料轴承比较适合用于旋转运动，但无论是在旋转运动还是摆动运动此轴承在硬铬轴上的运用效果是最好的。

化学抗性

EPJ塑料轴承能抵抗弱碱、弱酸以及各类润滑油的腐蚀。

吸水性

EPJ塑料轴承在标准大气压中的吸湿率为0.3%，浸泡在水中最高吸水率为1.3%;较低的吸水率只有在极端应用中才需要更改轴承设计。

抗UV性能

EPJ塑料轴承长久暴露在紫外线下颜色基本不会改变。材料的硬度，抗压强度和耐磨性都不会改变。

安装公差

EPJ塑料轴承压装后公差

直径 [mm]	EPJ E10 [mm]	座孔 H7 [mm]	轴 h9 [mm]
> 0~3	+0.014~+0.054	0~+0.010	0~-0.025
> 3~6	+0.020~+0.068	0~+0.012	0~-0.030
> 6~10	+0.025~+0.083	0~+0.015	0~-0.036
> 10~18	+0.032~+0.102	0~+0.018	0~-0.043
> 18~30	+0.040~+0.124	0~+0.021	0~-0.052
> 30~50	+0.050~+0.150	0~+0.025	0~-0.062
> 50~80	+0.060~+0.180	0~+0.030	0~-0.074
> 80~120	+0.072~+0.212	0~+0.035	0~-0.087
> 120~180	+0.085~+0.245	0~+0.040	0~-0.100
