规格代码	d1	d2	L	d3	t	d1压入后公差	d1压入后公差	孔径H7	孔径H7	轴径h9	轴径h9
NO.	mm	mm	mm	mm	mm	Min.	Max.	Min.	Max.	Min.	Max.
EPMF-0304-03	3	4.5	3	7.5	0.75	3.02	3.08	4.5	4.512	2.975	3
EPMF-0304-05	3	4.5	5	7.5	0.75	3.02	3.08	4.5	4.512	2.975	3
EPMF-0405-03	4	5.5	3	9.5	0.75	0.03	4.105	5.5	5.512	3.97	4
EPMF-0405-04	4	5.5	4	9.5	0.75	0.03	4.105	5.5	5.512	3.97	4
EPMF-0405-05	4	5.5	4	9.5	0.75	0.03	4.105	5.5	5.512	3.97	4
EPMF-0506-05	5	6	5	10	0.5	5.03	5.105	6	6.012	4.97	5
EPMF-0506-08	5	6	8	10	0.5	5.03	5.105	6	6.012	4.97	5
EPMF-0507-05	5	7	5	11	1	5.03	5.105	7	7.015	4.97	5
EPMF-0608-04	6	8	4	12	1	6.03	6.105	8	8.015	5.97	6
EPMF-0608-06	6	8	6	12	1	6.03	6.105	8	8.015	5.97	6
EPMF-0608-08	6	8	8	12	1	6.03	6.105	8	8.015	5.97	6
EPMF-0608-10	6	8	10	12	1	6.03	6.105	8	8.015	5.97	6
EPMF-0610-06	6	10	6	14	2	6.03	6.105	10	10.015	5.97	6
EPMF-0810-05	8	10	5	15	1	8.04	8.13	10	10.015	7.964	8
EPMF-0810-06	8	10	6	15	1	8.04	8.13	10	10.015	7.964	8
EPMF-0810-07	8	10	7	15	1	8.04	8.13	10	10.015	7.964	8
EPMF-0810-08	8	10	8	15	1	8.04	8.13	10	10.015	7.964	8
EPMF-0810-09	8	10	9	15	1	8.04	8.13	10	10.015	7.964	8
EPMF-0810-10	8	10	10	15	1	8.04	8.13	10	10.015	7.964	8
EPMF-0812-06	8	12	6	16	2	8.04	8.13	12	12.018	7.964	8
EPMF-0812-08	8	12	8	16	2	8.04	8.13	12	12.018	7.964	8
EPMF-0812-10	8	12	10	16	2	8.04	8.13	12	12.018	7.964	8
EPMF-0812-12	8	12	12	16	2	8.04	8.13	12	12.018	7.964	8
EPMF-1012-05	10	12	5	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1012-07	10	12	7	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1012-09	10	12	9	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1012-10	10	12	10	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1012-12	10	12	12	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1012-15	10	12	15	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1012-17	10	12	17	18	1	10.04	10.13	12	12.018	9.964	10
EPMF-1014-10	10	14	10	19	1	10.04	10.13	14	14.018	9.964	10
EPMF-1214-04	12	14	4	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-05	12	14	5	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-07	12	14	7	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-09	12	14	9	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-12	12	14	12	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-15	12	14	15	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-17	12	14	17	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1214-20	12	14	20	20	1	12.05	12.16	14	14.018	11.957	12
EPMF-1416-10	14	16	10	22	1	14.05	14.16	16	16.018	13.957	14
EPMF-1416-12	14	16	12	22	1	14.05	14.16	16	16.018	13.957	14
EPMF-1416-17	14	16	17	22	1	14.05	14.16	16	16.018	13.957	14
EPMF-1517-09	15	17	9	23	1	15.05	15.16	17	17.018	14.957	15
EPMF-1517-12	15	17	12	23	1	15.05	15.16	17	17.018	14.957	15
EPMF-1517-17	15	17	17	23	1	15.05	15.16	17	17.018	14.957	15
EPMF-1618-06	16	18	6	24	1	16.05	16.16	18	18.018	15.957	16
EPMF-1618-12	16	18	12	24	1	16.05	16.16	18	18.018	15.957	16
EPMF-1618-16	16	18	16	24	1	16.05	16.16	18	18.018	15.957	16
EPMF-1618-17	16	18	17	24	1	16.05	16.16	18	18.018	15.957	16
EPMF-1618-21	16	18	21	24	1	16.05	16.16	18	18.018	15.957	16
EPMF-1820-12	18	20	12	26	1	18.05	18.16	20	20.021	17.957	18
EPMF-1820-17	18	20	17	26	1	18.05	18.16	20	20.021	17.957	18
EPMF-1820-22	18	20	22	26	1	18.05	18.16	20	20.021	17.957	18
EPMF-2023-11.5	20	23	11.5	30	1.5	20.065	20.195	23	23.021	19.948	20
EPMF-2023-15.5	20	23	15.5	30	1.5	20.065	20.195	23	23.021	19.948	20
EPMF-2023-16.5	20	23	16.5	30	1.5	20.065	20.195	23	23.021	19.948	20
EPMF-2023-21	20	23	21	30	1.5	20.065	20.195	23	23.021	19.948	20
EPMF-2026-20	20	26	20	32	3	20.065	20.195	26	26.021	19.948	20
EPMF-2528-11.5	25	28	11.5	35	1.5	25.065	25.195	28	28.021	24.948	25
EPMF-2528-12	25	28	12	35	1.5	25.065	25.195	28	28.021	24.948	25
EPMF-2528-14.5	25	28	14.5	35	1.5	25.065	25.195	28	28.021	24.948	25
EPMF-2528-21	25	28	21	35	1.5	25.065	25.195	28	28.021	24.948	25
EPMF-2532-25	25	32	25	38	4	25.065	25.195	32	32.025	24.948	25
EPMF-3034-16	30	34	16	42	2	30.065	30.195	34	34.025	29.948	30
EPMF-3034-20	30	34	20	42	2	30.065	30.195	34	34.025	29.948	30
EPMF-3034-26	30	34	26	42	2	30.065	30.195	34	34.025	29.948	30
EPMF-3034-37	30	34	37	42	2	30.065	30.195	34	34.025	29.948	30
EPMF-3539-12	35	39	12	47	2	35.08	35.24	39	39.025	34.938	35
EPMF-3539-16	35	39	16	47	2	35.08	35.24	39	39.025	34.938	35
EPMF-3539-26	35	39	26	47	2	35.08	35.24	39	39.025	34.938	35
EPMF-4044-20	40	44	20	52	2	40.08	40.24	44	44.025	39.938	40
EPMF-4044-30	40	44	30	52	2	40.08	40.24	44	44.025	39.938	40
EPMF-4044-40	40	44	40	52	2	40.08	40.24	44	44.025	39.938	40
EPMF-4550-12	45	50	12	58	2	45.08	45.24	50	50.025	44.938	45
EPMF-4550-20	45	50	20	58	2	45.08	45.24	50	50.025	44.938	45
EPMF-4550-50	45	50	50	58	2	45.08	45.24	50	50.025	44.938	45
EPMF-5055-20	50	55	20	63	2	50.08	50.24	55	55.03	49.938	50
EPMF-5055-30	50	55	30	63	2	50.08	50.24	55	55.03	49.938	50
EPMF-5055-50	50	55	50	63	2	50.08	50.24	55	55.03	49.938	50
EPMF-6065-30	60	65	30	73	2	60.1	60.29	65	65.03	59.926	60
EPMF-6065-50	60	65	50	73	2	60.1	60.29	65	65.03	59.926	60
EPMF-7075-50	70	75	50	83	2	70.1	70.29	75	75.03	69.926	70

规格代码

d1压入后公差

孔径H7

轴径h9

NO.

Min.

Max.

Min.

Max.

Min.

Max.

EPMF-0304-03

4.5

7.5

0.75

3.02

3.08

4.5

4.512

2.975

EPMF-0304-05

4.5

7.5

0.75

3.02

3.08

4.5

4.512

2.975

EPMF-0405-03

5.5

9.5

0.75

0.03

4.105

5.5

5.512

3.97

EPMF-0405-04

5.5

9.5

0.75

0.03

4.105

5.5

5.512

3.97

EPMF-0405-05

5.5

9.5

0.75

0.03

4.105

5.5

5.512

3.97

EPMF-0506-05

0.5

5.03

5.105

6.012

4.97

EPMF-0506-08

0.5

5.03

5.105

6.012

4.97

EPMF-0507-05

5.03

5.105

7.015

4.97

EPMF-0608-04

6.03

6.105

8.015

5.97

EPMF-0608-06

6.03

6.105

8.015

5.97

EPMF-0608-08

6.03

6.105

8.015

5.97

EPMF-0608-10

6.03

6.105

8.015

5.97

EPMF-0610-06

6.03

6.105

10.015

5.97

EPMF-0810-05

8.04

8.13

10.015

7.964

EPMF-0810-06

8.04

8.13

10.015

7.964

EPMF-0810-07

8.04

8.13

10.015

7.964

EPMF-0810-08

8.04

8.13

10.015

7.964

EPMF-0810-09

8.04

8.13

10.015

7.964

EPMF-0810-10

8.04

8.13

10.015

7.964

EPMF-0812-06

8.04

8.13

12.018

7.964

EPMF-0812-08

8.04

8.13

12.018

7.964

EPMF-0812-10

8.04

8.13

12.018

7.964

EPMF-0812-12

8.04

8.13

12.018

7.964

EPMF-1012-05

10.04

10.13

12.018

9.964

EPMF-1012-07

10.04

10.13

12.018

9.964

EPMF-1012-09

10.04

10.13

12.018

9.964

EPMF-1012-10

10.04

10.13

12.018

9.964

EPMF-1012-12

10.04

10.13

12.018

9.964

EPMF-1012-15

10.04

10.13

12.018

9.964

EPMF-1012-17

10.04

10.13

12.018

9.964

EPMF-1014-10

10.04

10.13

14.018

9.964

EPMF-1214-04

12.05

12.16

14.018

11.957

EPMF-1214-05

12.05

12.16

14.018

11.957

EPMF-1214-07

12.05

12.16

14.018

11.957

EPMF-1214-09

12.05

12.16

14.018

11.957

EPMF-1214-12

12.05

12.16

14.018

11.957

EPMF-1214-15

12.05

12.16

14.018

11.957

EPMF-1214-17

12.05

12.16

14.018

11.957

EPMF-1214-20

12.05

12.16

14.018

11.957

EPMF-1416-10

14.05

14.16

16.018

13.957

EPMF-1416-12

14.05

14.16

16.018

13.957

EPMF-1416-17

14.05

14.16

16.018

13.957

EPMF-1517-09

15.05

15.16

17.018

14.957

EPMF-1517-12

15.05

15.16

17.018

14.957

EPMF-1517-17

15.05

15.16

17.018

14.957

EPMF-1618-06

16.05

16.16

18.018

15.957

EPMF-1618-12

16.05

16.16

18.018

15.957

EPMF-1618-16

16.05

16.16

18.018

15.957

EPMF-1618-17

16.05

16.16

18.018

15.957

EPMF-1618-21

16.05

16.16

18.018

15.957

EPMF-1820-12

18.05

18.16

20.021

17.957

EPMF-1820-17

18.05

18.16

20.021

17.957

EPMF-1820-22

18.05

18.16

20.021

17.957

EPMF-2023-11.5

11.5

1.5

20.065

20.195

23.021

19.948

EPMF-2023-15.5

15.5

1.5

20.065

20.195

23.021

19.948

EPMF-2023-16.5

16.5

1.5

20.065

20.195

23.021

19.948

EPMF-2023-21

1.5

20.065

20.195

23.021

19.948

EPMF-2026-20

20.065

20.195

26.021

19.948

EPMF-2528-11.5

11.5

1.5

25.065

25.195

28.021

24.948

EPMF-2528-12

1.5

25.065

25.195

28.021

24.948

EPMF-2528-14.5

14.5

1.5

25.065

25.195

28.021

24.948

EPMF-2528-21

1.5

25.065

25.195

28.021

24.948

EPMF-2532-25

25.065

25.195

32.025

24.948

EPMF-3034-16

30.065

30.195

34.025

29.948

EPMF-3034-20

30.065

30.195

34.025

29.948

EPMF-3034-26

30.065

30.195

34.025

29.948

EPMF-3034-37

30.065

30.195

34.025

29.948

EPMF-3539-12

35.08

35.24

39.025

34.938

EPMF-3539-16

35.08

35.24

39.025

34.938

EPMF-3539-26

35.08

35.24

39.025

34.938

EPMF-4044-20

40.08

40.24

44.025

39.938

EPMF-4044-30

40.08

40.24

44.025

39.938

EPMF-4044-40

40.08

40.24

44.025

39.938

EPMF-4550-12

45.08

45.24

50.025

44.938

EPMF-4550-20

45.08

45.24

50.025

44.938

EPMF-4550-50

45.08

45.24

50.025

44.938

EPMF-5055-20

50.08

50.24

55.03

49.938

EPMF-5055-30

50.08

50.24

55.03

49.938

EPMF-5055-50

50.08

50.24

55.03

49.938

EPMF-6065-30

60.1

60.29

65.03

59.926

EPMF-6065-50

60.1

60.29

65.03

59.926

EPMF-7075-50

70.1

70.29

75.03

69.926

材料性能	测试标准	单位	EPM
颜色	-	-	深灰
密度	ISO1183	g /cm³	1.14
最大吸湿率，50%RH	ISO62	%	1.4
最大吸水率	ISO62	%	7.6
对钢动摩擦系数	ITSO25	μ	0.09-0.30
极限P.V值	ITSO26	N/mm²x m/s	0.15
弯曲模量	ISO178	MPa	2700
弯曲强度	ISO178	MPa	100
最大静载荷	ITSO27	MPa	30
最大动载荷	ITSO28	MPa	15
邵氏硬度	ISO868	D	79
连续运行温度	ITS029	℃	+80
短时运行温度	ITS029	℃	+170
最低运行温度	ITSO29	℃	-40
导热性	ISO22007	W/(m·K)	0.24
线性热膨胀系数	ISO11359	K^-1× 10^-5	10
阻燃等级	UL94	Class	HB
体电阻率	IEC60093	Ω.cm	>10¹²
面电阻率	IEC60093	Ω	>10¹¹

轴承PV值

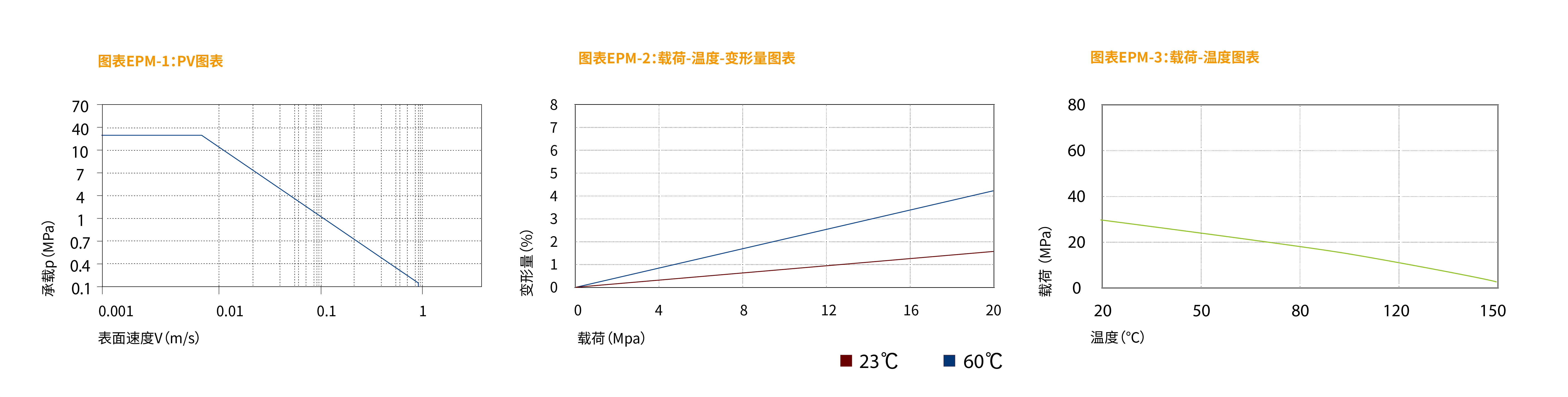

EPM塑料轴承最大运行PV值为0.15N/mm2xm/s;由此决定轴承所承受的载荷与速度成反比，详情查阅图表EPM-1。

轴承的载荷、速度、温度

EPM塑料轴承可承受最大静载荷为30Mpa，在此载荷下轴承的最大压缩变形量参考图表EPM-2，轴承实际工作载荷略小于30Mpa，载荷还受到运行速度以及温度的影响，速度越快(Vmax:0.8m/s)会导致摩擦温度上升，而温度上升(Tmax:80°C)会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPM-3。

轴承的摩擦系数

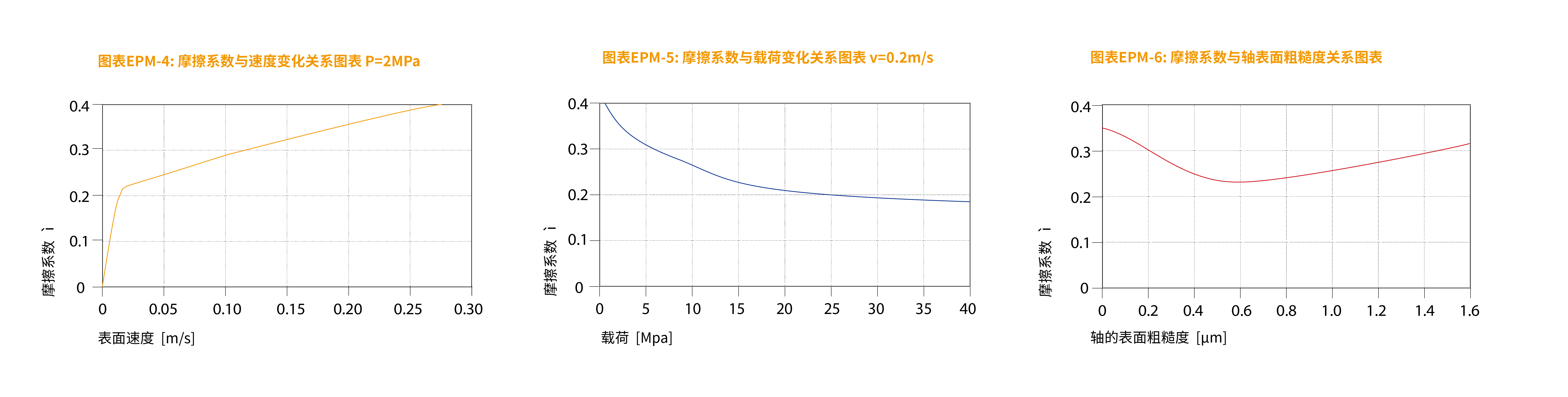

图表EPM-4表明EPM轴承的摩擦系数在载荷一定的情况下随着速度的增加而快速升高，这就说明此轴承比较适合用于低速场合:图表EPM-5表明EPM塑料轴承在速度一定的情况下摩擦系数随着载荷的增加而逐渐降低。滑动轴承的摩擦系数和磨损量受对磨轴表面粗糙度影响比较大，图表EPM-6表明EPM轴承在表面粗糙度为Ra=0.6um轴上运行时可以获得最佳运行效果。

EPM	干运行	油脂	油	水
摩擦系数 μ	0.09-0.25	0.09	0.04	0.04

磨损与轴材料

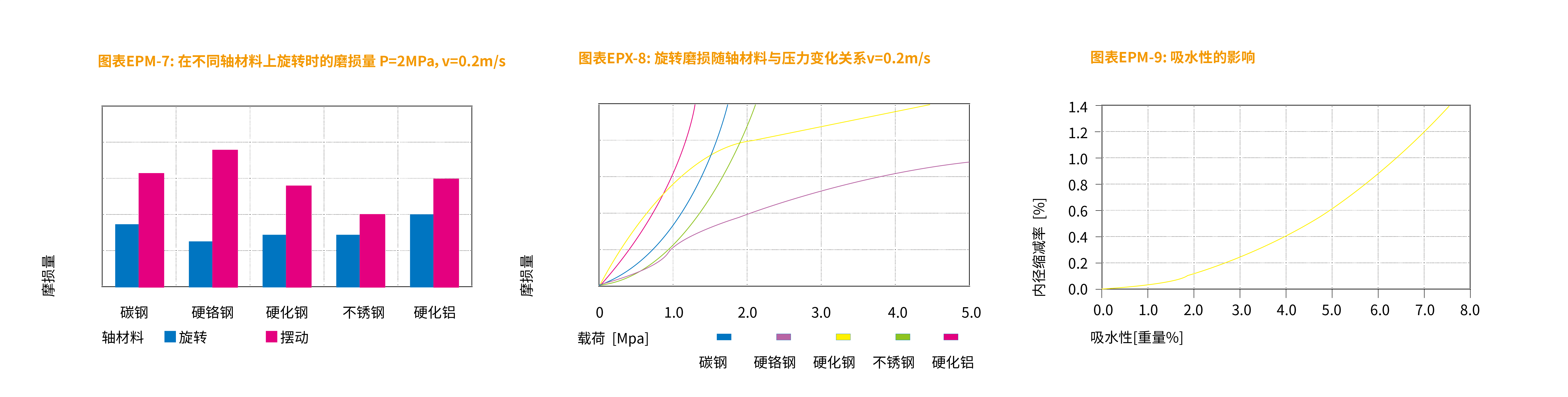

图表EPM-7表明EPM轴承在不同轴材料上的运行效果表明此轴承在载苛超过2Mpa且做旋转运动时与轴材料的关系相对较小，由此图可以看出在低载荷时EPM轴承运行效果较好。当轴承的载荷增加时，轴承的磨损会快速上升，由图表EPM-8可以看出在高载荷时EPM比较适合用于硬铬轴上运行。图表EPM-7表明EPM轴承在用于旋转运动时的性能要明显优越于摆动运动。

化学抗性

EPM塑料轴承能抵抗弱碱以及各类润滑油的腐蚀。

吸水性

EPM塑料轴承在标准大气压中的吸水率为1.4%，浸泡水中最高吸水率为7.6%。由于吸水率的特性，我们必须考虑此轴承的应用环境。

抗UV性能

EPM塑料轴承长久暴露在紫外线下颜色基本不会改变。材料性能基本都不会发生改变。

安装公差

EPM塑料轴承压装后公差

直径 [mm]	EPM D11 [mm]	座孔 H7 [mm]	轴 h9 [mm]
> 0~3	+0.020~+0.080	0~+0.010	0~-0.025
> 3~6	+0.030~+0.105	0~+0.012	0~-0.030
> 6~10	+0.040~+0.130	0~+0.015	0~-0.036
> 10~18	+0.050~+0.160	0~+0.018	0~-0.043
> 18~30	+0.065~+0.195	0~+0.021	0~-0.052
> 30~50	+0.080~+0.240	0~+0.025	0~-0.062
> 50~80	+0.100~+0.290	0~+0.030	0~-0.074
> 80~120	+0.120~+0.340	0~+0.035	0~-0.087
> 120~180	+0.145~+0.395	0~+0.040	0~-0.100

产品搜索

‹返回

产品

应用

下载

公司

新闻

联系

选择语言/区域

应用领域

下载中心

关于公司

新闻资讯

联系我们

产品特性
