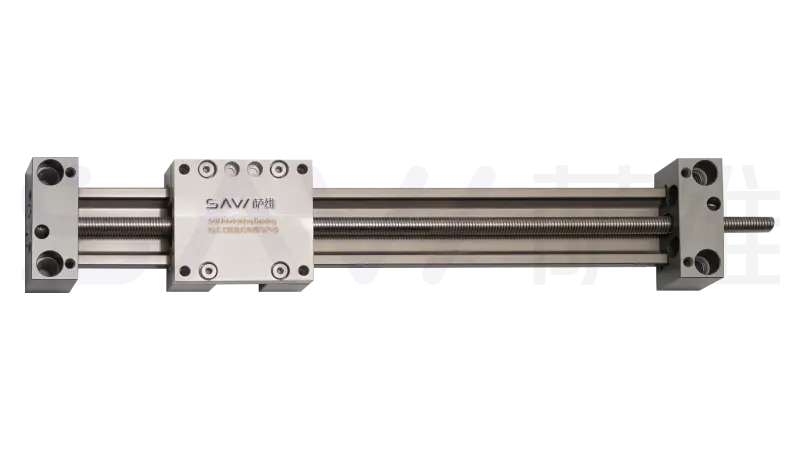

产品尺寸【mm】
| 订购编码 | A -0.3 | A1 -0.3 | H | E1 ±0.15 | E2 ±0.15 | E3 ±0.15 | L | hw | f | Lt ±0.1 | tk | ts | tg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM02-1040-S* | 74 | 69 | 29 | 60 | 60 | 56 | 113 | 24 | 1.5 | 22 | 11 | 6.8 | M8 |
| LM02-1080-S* | 108 | 100 | 29 | 94 | 94 | 87 | 144 | 24 | 1.5 | 22 | 11 | 6.8 | M8 |
| LM02-1660-S* | 104 | 100 | 37 | 84 | 86 | 82 | 150 | 35 | 1.5 | 25 | 15 | 9 | M10 |
| LM02-2080-S* | 134 | 150 | 46 | 116 | 116 | 132 | 206 | 44 | 1.5 | 28 | 15 | 8.6 | M10 |
| 订购编码 | kt ±0.1 | S | Sk | Sg | kq | d | T | L2 | d2 | ha |
|---|---|---|---|---|---|---|---|---|---|---|
| LM02-1040-S* | 6.4 | 6.6 | 9.5 | M6 | 4.4 | 10 | Tr10×2 | 17 | 6 h9 | 14.5 |
| LM02-1080-S* | 6.4 | 6.6 | 9.5 | M6 | 4.4 | 10 | Tr10×2 | 17 | 6h9 | 14.5 |
| LM02-1660-S* | 8.6 | 9.0 | 11.0 | M8 | 5.5 | 16 | Tr10×4 | 20 | 8 h9 | 18.5 |
| LM02-2080-S* | 8.6 | 9.0 | 14.0 | M8 | 5.5 | 20 | Tr10×4 | 26 | 12 h9 | 23.0 |
