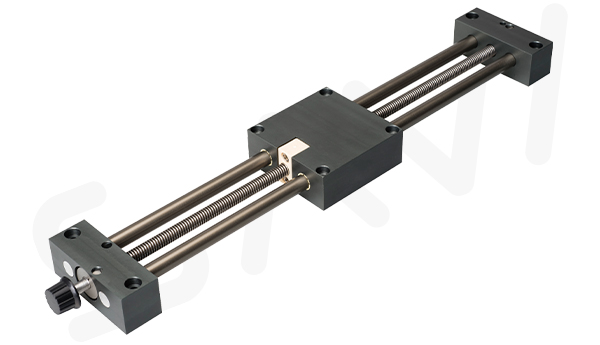

LM01-PL 直线模组

产品特性

  • 预紧梯形丝杆螺母,预紧力50N
  • 手动和连续可调的径向游隙
  • 免维护且重量轻
  • 耐温高达+60℃
  • 配合丝杆螺母可单独供货
  • 可配合步进电机

标准规格查询

订购编码 订购编码 最大行程S [mm] 铝合金轴 [kg] LAS 钢轴 [kg] LCS 最大静态载荷 [N]
重量 增加重量 (每Per 100mm) 重量 增加重量 (每Per 100mm) 轴向 径向
LM01-12PL-LAS-S* LM01BB-12PL-LAS-S* 750 1.1 0.1 1.3 0.2 700 2800
LM01-20PL-LAS-S* LM01BB-20PL-LAS-S* 1000 3.2 0.3 3.9 0.6 1600 6400
LM01-30PL-LAS-S* LM01BB-30PL-LAS-S* 1250 8.6 0.6 10.9 1.4 2500 10000

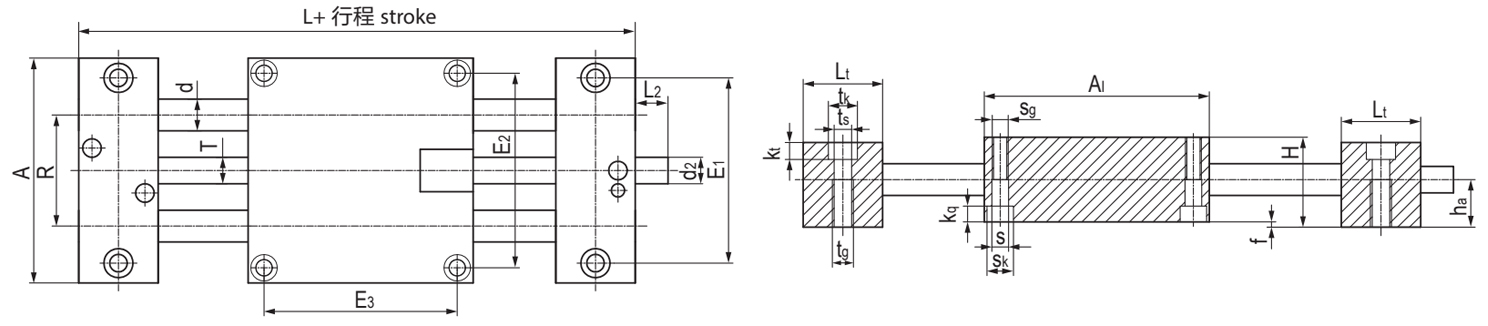

订购编码 订购编码 A-0.3 A1-0.3 H E1±0.15 E2±0.15 E3±0.15 I R f Lt±0.1 tk ts
LM01-12PL-LAS-S* LM01BB-12PL-LAS-S* 85 85 34 70 73 73 145 42 2 30 11 6.6
LM01-20PL-LAS-S* LM01BB-20PL-LAS-S* 130 130 48 108 115 115 202 72 2 36 15 9
LM01-30PL-LAS-S* LM01BB-30PL-LAS-S* 180 180 68 150 158 158 280 96 4 50 20 13.5
订购编码 订购编码 tg kt±0.1 s sk sg kq d T L2 d2 ha
LM01-12PL-LAS-S* LM01BB-12PL-LAS-S* M8 6.4 6.3 10 M6 6 12 Tr10×2 17 8 h9 18
LM01-20PL-LAS-S* LM01BB-20PL-LAS-S* M10 8.6 6.4 11 M8 7 20 Tr18×4 26 12 h9 23
LM01-30PL-LAS-S* LM01BB-30PL-LAS-S* M16 12.6 11 18 M12 10.6 30 Tr24×5 38 14 h9 36
**BB:滚珠轴承设计 PL*:带预紧 S*:行程

更多产品

产品特性

  • 标准设计模组
  • 可选不同轴材料和丝杆
  • 免维护,耐腐蚀

LM01

产品特性

  • 高耐腐蚀
  • 可配合铝支撑底座
  • 适用于潮湿场合

LES

产品特性

  • 高性价比轴材料
  • 可配合铝支撑底座
  • 45钢,表面镀硬铬

LCS

产品特性

  • LAS铝轴是EPJ材料制成的直线轴承目前最契合轴材料
  • 材料:EN AW 6061/6060
  • 直线度:EN 754-3

LAS

产品特性

  • 紧凑型设计
  • 稳定传动
  • 表面硬化处理铝制 WR导轨

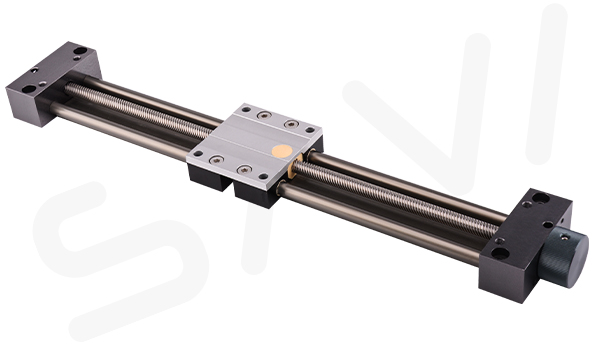

LM02

产品特性

  • 较低的驱动力
  • 表面硬化处理铝制WR导轨
  • 降低了系统振动,噪音低

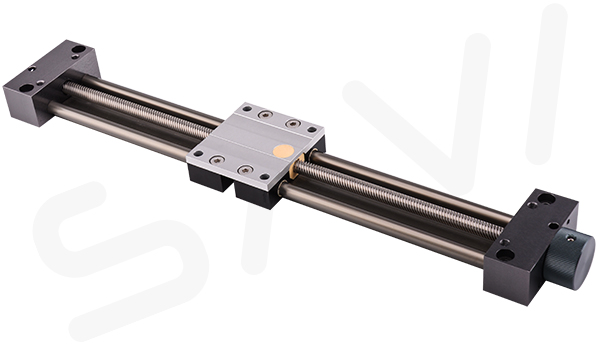

LM02-BB

产品特性

  • 左旋和右旋螺纹可选
  • 可选材料:304不锈钢
  • 可以根据客户图纸加工

HLS

产品特性

  • 左旋和右旋螺纹可选
  • 可选材料:C45钢和不锈钢
  • 可以根据客户图纸加工

TLS
