轴承PV值

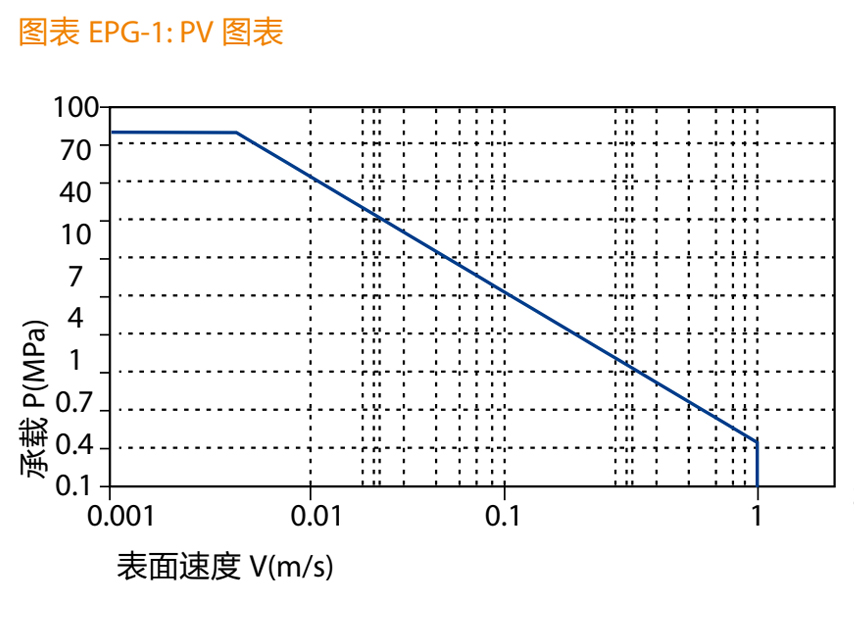

EPG塑料轴承最大运行PV值为0.45N/mm2×m/s；由此决定轴承所承受的载荷与速度成反比，详情查阅图表EPG-1。

轴承的载荷、速度、温度

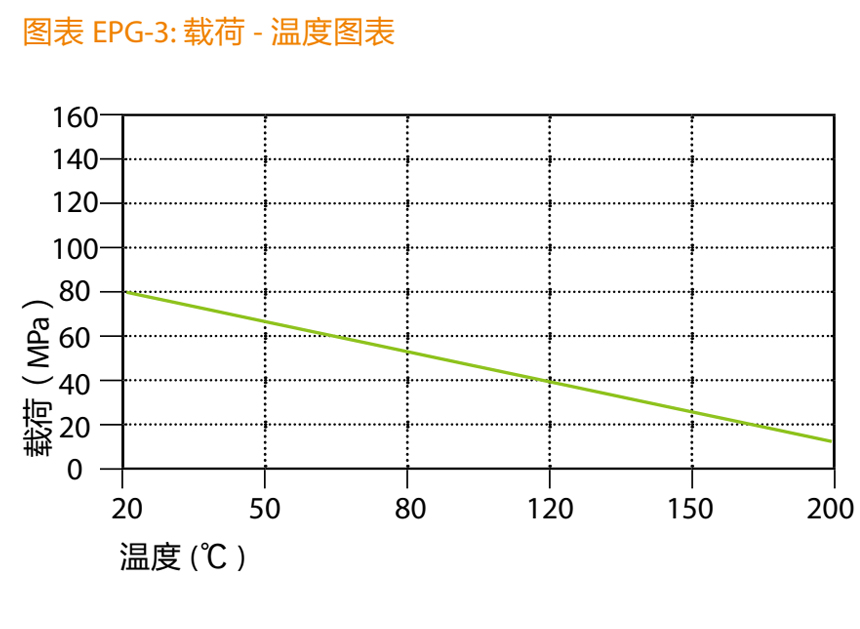

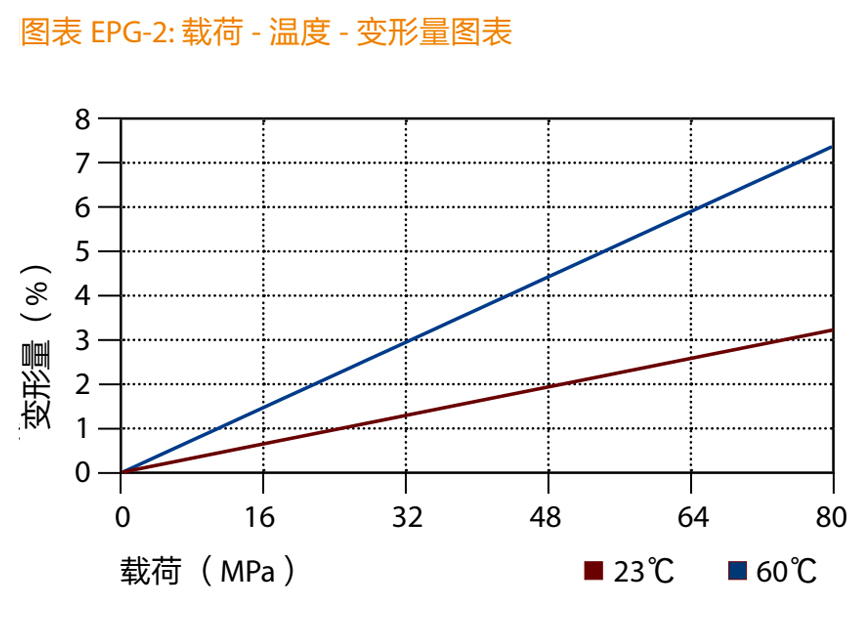

EPG塑料轴承可承受最大静载荷为80Mpa，在此载荷下轴承的最大压缩变形量参考图表EPG-2；轴承实际工作载荷略小于80Mpa，载荷还受到运行速度以及温度的影响，速度越快（Vmax: 1.0m/s）会导致摩擦温度上升，而温度上升（Tmax: 130℃）会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPG-3。

轴承的摩擦系数、磨损、轴材料

轴承的摩擦系数

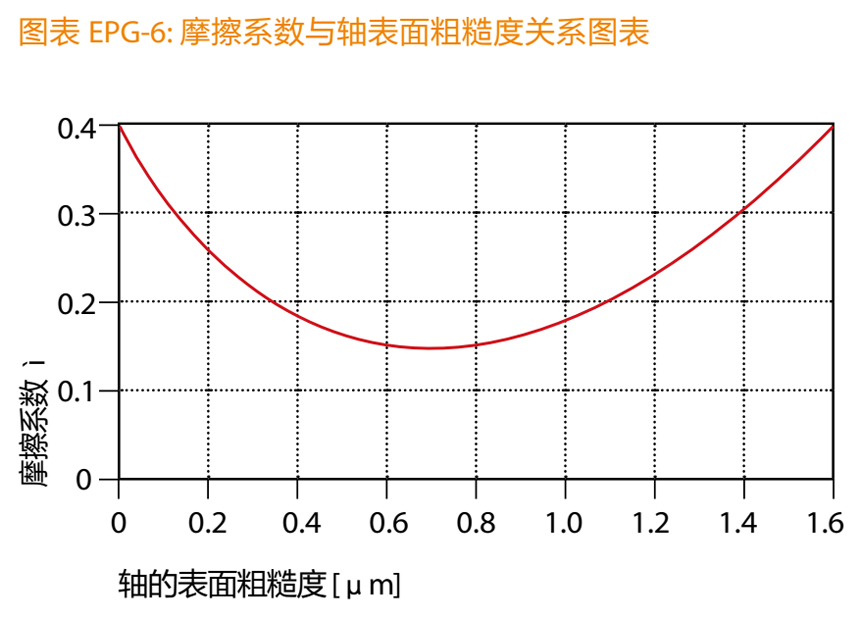

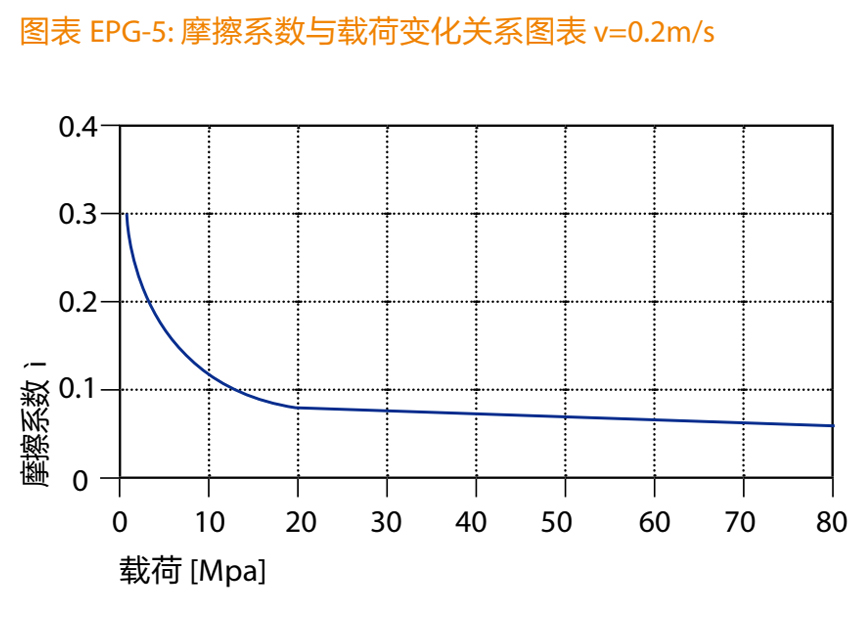

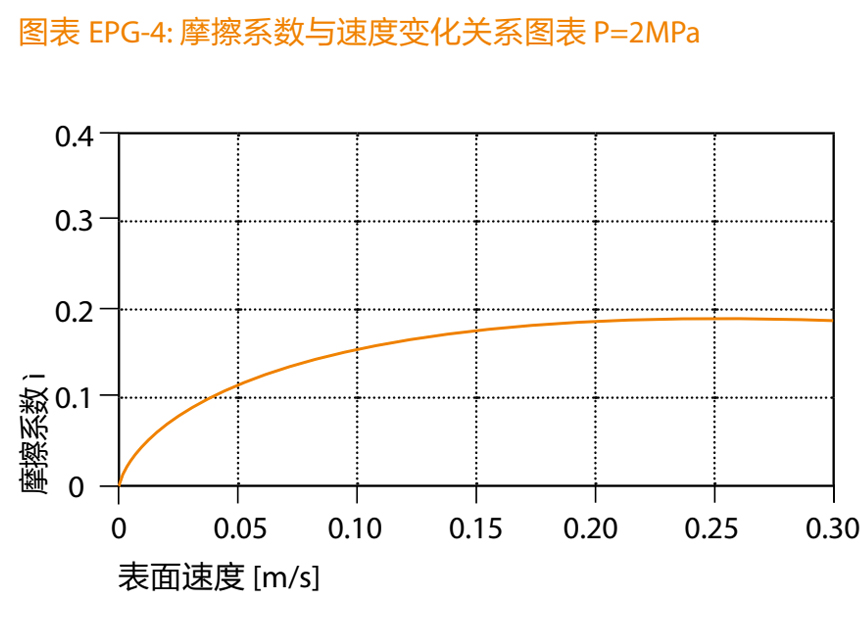

EPG滑动轴承的摩擦系数与轴承的载荷、运行速度以及轴材料表面粗糙都息息相关；EPG塑料轴承的摩擦系数随着载荷的增加而降低（图表EPG-5），随着运行速度的增加而升高（图表EPG-4）;这就表明EPG塑料轴承适合用于高载低速的应用场合；而轴表面粗糙度越光滑或者越粗糙都会导致轴承的摩擦系数增加，EPG塑料轴承推荐的表面粗糙度是在Ra0.5~0.8um（图表EPG-6）。

EPG干运行油脂油水
摩擦系数μ0.08~0.180.090.040.04

磨损与轴材料

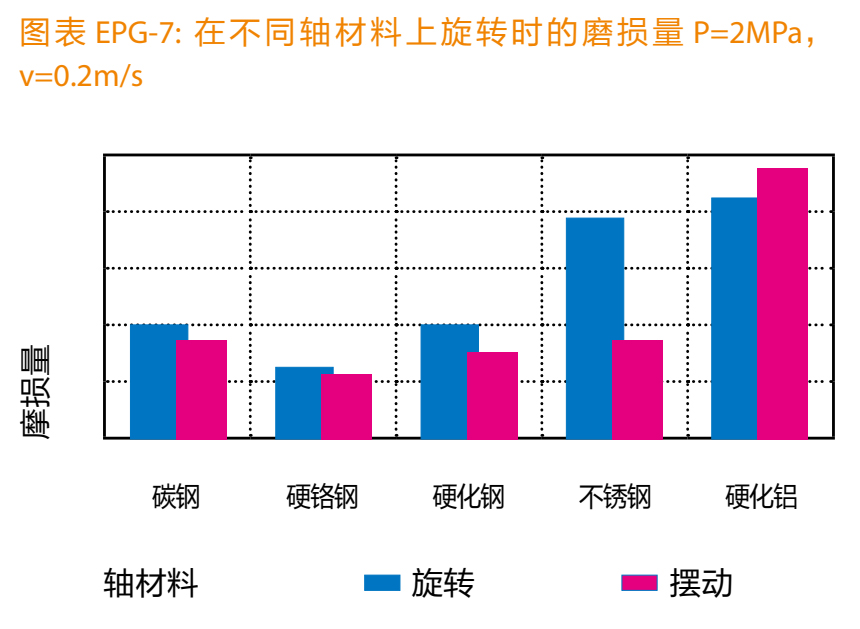

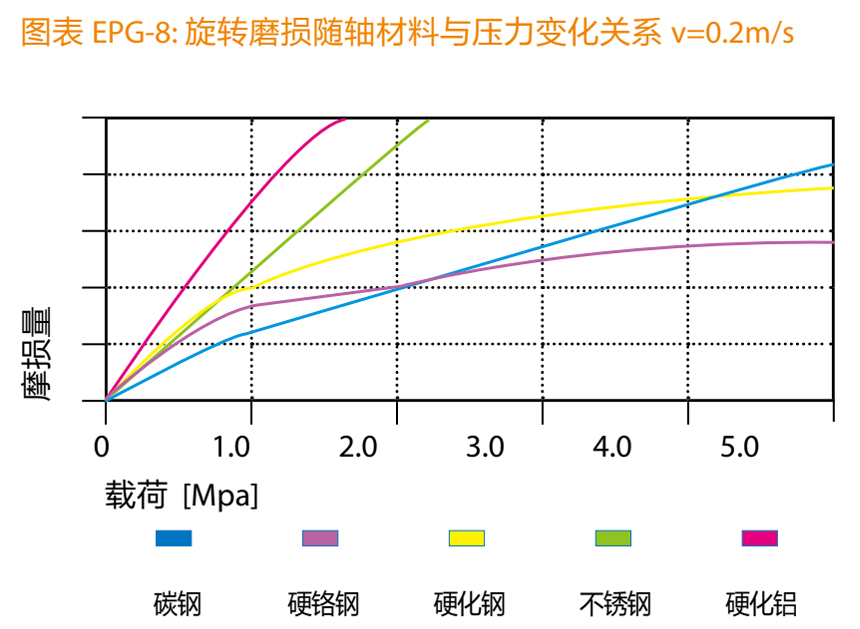

通过轴承在不同轴上的测试表明EPG塑料轴承低载时在碳钢轴和硬铬轴运行性能最好（见图表EPG-7和图表EPG-8）;当然，随着轴承承受载荷的增加，对轴硬度要求也越高；较软的轴容易先产生磨损，导致轴承磨损也随之加大。当轴承的载荷超过2Mpa时，轴承的磨损会随着轴硬度的增加而随之减少。图表EPG-7表明EPG在摆动运动下的效果要好于旋转运动，在同等的工况条件下摆动运动下的磨损要小于旋转运动，特别是在高载荷下这种趋势就越明显。

吸水性

EPG塑料轴承在标准大气压中的吸湿率为0.7%，浸泡在水中最高吸水率为4%；由于高吸水率的特性，我们必须考虑此轴承的应用环境

抗UV性能

EPG塑料轴承长久暴露在紫外线下颜色基本不会发生改变。材料性能基本都不会发生改变。
